[Network / SW] DTP(Trunk, Dynamic Desirable, Dynamic Auto 차이)

# DTP

시스코 스위치에서 상대 스위치와 트렁크 관련된 상황을 협상할 때 사용되는 프로토콜이다. 트렁크 포트 전환여부와 트렁크 모드의 인캡슐레이션 방식이 결정되고, DTP 모드는 총 5가지 있다.  즉, Trunking 구성 시 패킷을 통해 자동으로 협상하여 Trunking을 구성하는 기술이다.

---

1. Trunk

스위치 포트를 정적으로 트렁크를 만들고 DTP 패킷을 광고해준다.

sw1#sh int f0/1 switchport
Name: Fa0/1
Switchport: Enabled
Administrative Mode: dynamic auto
Operational Mode: static access

sw1(config)#int f0/1
sw1(config-if)#switchport mode trunk
sw1(config-if)#do sh int f0/1 switchport
Name: Fa0/1
Switchport: Enabled
Administrative Mode: trunk
Operational Mode: trunk



#SW 1 / SW2



신호가 들어갔다고 해서 설정이 바뀌는 게 아니다. 관리자는 다이내믹이고, 오퍼레이션은 트렁크로 변했다.

---

2. Dynamic Auto

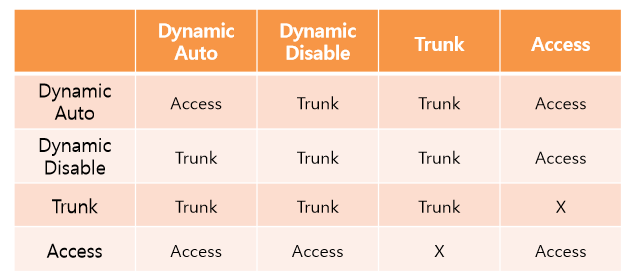

DTP모드가 Dynamic Auto 일 때 상대 스위치 포트가 트렁크 or desiable인 경우 트렁크로 동작한다. 상대 DTP 모드가 동일한 auto 이거나 access 면 Access로 동작한다.

# switchport mode dynamic auto

sw1(config-if)#switchport mode dynamic auto
sw1#sh int f0/1 switchport
Name: Fa0/1
Switchport: Enabled
Administrative Mode: dynamic auto
Operational Mode: static access

---

3. Dynamic Desirable

상대 스위치 포트가 트렁크, 디자이러블, 오토면 자신도 트렁크로 동작하는 방식이다. 상대가 액세스이면 자신도 액세스 모드로 동작된다. 즉 상대방 상태에 따라 자신도 상태가 바뀐다.

# switchport mode dynamic desirable

sw1(config-if)#
sw1(config-if)#switchport mode dynamic desirable
sw1(config-if)#do sh int f0/1 switchport
Name: Fa0/1
Switchport: Enabled
Administrative Mode: dynamic desirable
Operational Mode: trunk



---

4. Nonegotiate

스위치 포트가 트렁크 모드일 때 상대에게 DTP패킷을 전송하지 않도록 설정하는 옵션이다. 즉 DTP 패킷을 통해 상대 장비와 협상하지 않겠다는 뜻이다. Dynamic 모드에서는 사용할 수 없으며, 상대 포트도 반드시 트렁크 모드로 설정해야 트렁크로 동작한다.







# switchport nonegotiate

sw1(config-if)#switchport nonegotiate
sw1(config-if)#do sh int f0/11 switchport
Name: Fa0/11
Switchport: Enabled
Administrative Mode: trunk
Operational Mode: down
Administrative Trunking Encapsulation: dot1q
Operational Trunking Encapsulation: dot1q
Negotiation of Trunking: Off
