[GNS3] Tunneling - GRE

# EIGRP 재분배

R2(config)#router eigrp 100
R2(config-router)#redistribute eigrp 200

R2(config)#router eigrp 200
R2(config-router)#redistribute eigrp 100

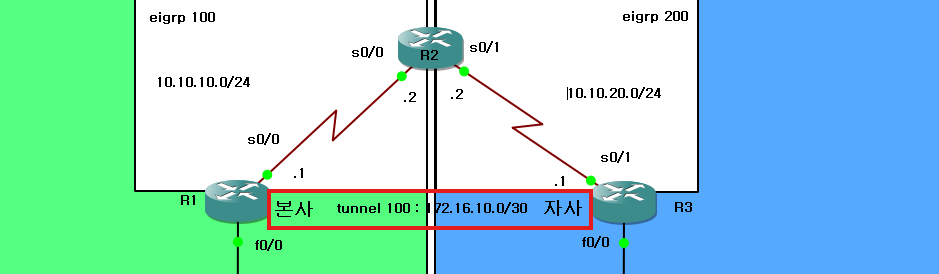

# GRE 프로토콜 생성

1 라우터 1번에서 가상 인터페이스를 만든다.  (통신이 확인이 될 때 켜짐. no sh으로 켤 수 없다.)

R1(config)#int tunnel 100
*Mar  1 00:30:46.895: %LINEPROTO-5-UPDOWN: Line protocol on Interface Tunnel100, changed state to down

R3(config)#int tunnel 200(번호 달라도 상관 없음)
*Mar  1 00:35:04.467: %LINEPROTO-5-UPDOWN: Line protocol on Interface Tunnel200, changed state to down



2. 터널의 출발지& 목적지를 만들어 준다.

R1(config-if)#tunnel source s0/0 // 출발지
R1(config-if)#tunnel destination 10.10.20.1 //목적지
*Mar  1 00:32:45.415: %LINEPROTO-5-UPDOWN: Line protocol on Interface Tunnel100, changed state to up

R3(config-if)#tunnel source s0/1
R3(config-if)#tunnel destination 10.10.10.1
*Mar  1 00:35:23.523: %LINEPROTO-5-UPDOWN: Line protocol on Interface Tunnel200, changed state to up



3. 터널 IP 설정

R1(config-if)#ip add 172.16.10.1 255.255.255.252
R3(config-if)#ip add 172.16.10.2 255.255.255.252



4. 터널을 통해서 갈 수 있는 라우팅 테이블이 존재해야한다. (본사 내부와 지사 내부를 연결해준다)

R1(config)#router rip
R1(config-router)#version 2
R1(config-router)#no auto-summary
R1(config-router)#network 192.168.10.0
R1(config-router)#network 172.16.10.0

R3(config)#router rip
R3(config-router)#version 2
R3(config-router)#no auto-summary
R3(config-router)#network 192.168.20.0
R3(config-router)#network 172.16.10.0

터널 200을 타고 바로 본사로 들어감 (실제 트래픽이 터널을 타고 이동함 2번 라우터를 안 거치고 간다는 말임.) 와이어 샤크에서는 라우터를 거치고 들어감. GRE에서 캡슐화(터널 소스, 터널 목적지를 다시 캡슐화 시켜서 라우터로 보냄.)

---

#ACL 설정

R1(config)#access-list 101 pe
R1(config)#$ 101 permit ip 192.168.10.0 0.0.0.255 192.168.20.0 0.0.0.255

R3(config)#acc
R3(config)#$ 101 permit ip 192.168.20.0 0.0.0.255 192.168.10.0 0.0.0.255



# 정책 설정

R1(config)#crypto isakmp policy 10
R1(config-isakmp)#authentication ?
  pre-share  Pre-Shared Key
R1(config-isakmp)#authentication pre-share
R1(config)#crypto isakmp key aws address 10.10.20.1

R3(config)#crypto isakmp policy 10
R3(config-isakmp)#authen
R3(config-isakmp)#authentication pre
R3(config-isakmp)#authentication pre-share
R3(config-isakmp)#crypto isa
R3(config-isakmp)#crypto isakmp key aws address 10.10.10.1



#ipSec 설정

R1(config)#crypto ipsec transform-set IPSEC ?
  ah-md5-hmac   AH-HMAC-MD5 transform
  ah-sha-hmac   AH-HMAC-SHA transform
  comp-lzs      IP Compression using the LZS compression algorithm
  esp-3des      ESP transform using 3DES(EDE) cipher (168 bits)
  esp-aes       ESP transform using AES cipher
  esp-des       ESP transform using DES cipher (56 bits)
  esp-md5-hmac  ESP transform using HMAC-MD5 auth
  esp-null      ESP transform w/o cipher
  esp-seal      ESP transform using SEAL cipher (160 bits)
  esp-sha-hmac  ESP transform using HMAC-SHA auth

R1(config)#crypto ipsec transform-set IPSEC esp-aes
R1(config)#crypto ipsec transform-set IPSEC esp-aes 256

IpSec 설정시 암호화를 통해 패킷의 내용을 안전하게 전송해주기 위해 ESP 프로토콜을 사용했다.



R1(config)#crypto map TUNNEL 10 ipsec-isakmp // 암호화 규칙을 구성하기 위한 명령어 수행
R1(config-crypto-map)#set peer 10.10.20.1 // ipsec 설정 될 상대방 ip
R1(config-crypto-map)#set transform-set  IPSEC //암호화 인증을 위한 알고리즘 세트 설정
R1(config-crypto-map)#match address 101 // IpSec이 보호할 트래픽 설정
R1(config-crypto-map)#exit
R1(config)#int tunnel 100
R1(config-if)#crypto map TUNNEL
*Mar  1 02:02:09.031: %CRYPTO-6-ISAKMP_ON_OFF: ISAKMP is ON


R3(config)#crypto isakmp policy 10
R3(config-isakmp)#authentication pre-share
R3(config-isakmp)#crypto isakmp key aws address 10.10.10.1
R3(config)#crypto ipsec transform-set IPSEC esp-aes 256
R3(config)#crypto map TUNNEL 10 ipsec-isakmp
R3(config-crypto-map)#set peer 10.10.10.1
R3(config-crypto-map)#set transform-set IPSEC
R3(config-crypto-map)#match address 101
R3(config-crypto-map)#exit
R3(config)#int tunnel 200
R3(config-if)#crypto map TUNNEL
*Mar  1 02:03:28.819: %CRYPTO-6-ISAKMP_ON_OFF: ISAKMP is ON
